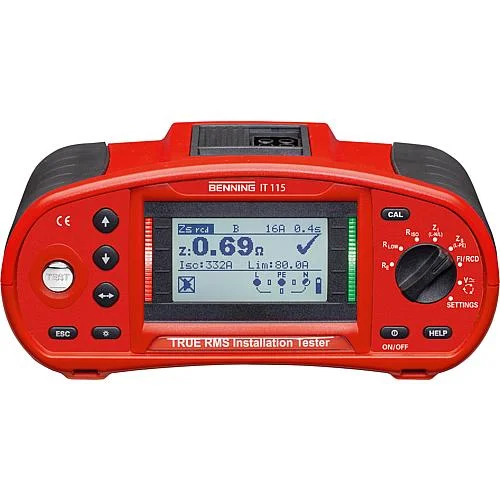

Installationsprüfgerät Benning IT 115

Description

Anwendung:
• Für Elektrotechnik, Industrie, Photovoltaik
• Prüfung elektrischer Anlagen gemäß VDE 0100/0105 und IEC 60364
• Alle Messfunktionen direkt über Drehschalter anwählbar
Messfunktionen Allgemein:
• Niederohmwiederstand von Schutzleiter- und Potenzialausgleichsleiterverbindungen (Prüfstrom: 200 mA bei IT 115 und IT 130 mit Polaritätsumkehr)
• Drehfeldrichtungsprüfung in Drehstromnetzen• Echt-Effektivmessverfahren True RMS für präzise Messergebnisse
• Messfunktion Spezifisch:
– Niederohmwiderstand von Schutzleiter- und Potenzialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr)
– Isolationswiderstand mit Prüfspannung von 50/100/250/500/1000 V
– Schleifenimpedanz (L-PE) ohne FI/RCD-Auslösung und Kurzschlussstrom
– Leitungsimpedanz (L-N/L) mit Spannungsfall und Kurzschlussstrom
• Leistungsmerkmale:
– Eindeutige Gut/Schlecht-Anzeige über grüne/rote LED am Prüfgerät
– Hilfefunktion mit Anschlussdiagramm• Anzeige: Grafikdisplay (beleuchtet)
• Niederohmmessung: 0,01 Ω – 2 kΩ
• Isolationswiderstand: 10 kΩ – 1000 MΩ
• Leitungsimpedanz (L-N/L): 0,01 Ω – 10 kΩ
• Schleifenimpedanz (L-PE): 0,01 Ω – 10 kΩ
• Kurzschlussstrom: 0,01 A bis 200 kA
• FI/RCD-Prüfung: Auslösezeit, Auslösestrom (Rampe), Behrührungsspannung, Automatikprüfung
• FI/RCD-Typ: AC, A, F, selektiv (verzögert)
• FI/RCD-Strom: 10/30/100/300/500/1000 mA
• Drehfeldprüfung: rechts/links in Drehstromnetzen
• Spannung: 1 V – 550 V
• Frequenz: 0 Hz – 500 Hz
• Erdungswiderstand: Ω – 9999 Ω (über Erdungsset)
• Strom: Nein
• Beleuchtungsstärke: Nein
• Messwertspeicher: Nein
• Lieferumfang:
– Akkus: 6 x NiMH Akkus AA mit Ladefunktion im Gerät + Ladegerät
– Gepolsterte Tragetasche und Schulterriemen
– 3-Leiter Prüfspitzen-/Krokodilklemmensatz
– Prüfleitung mit Schutzkontaktstecker
