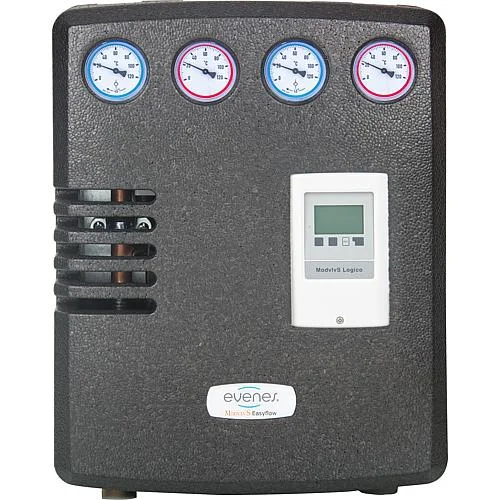

Hydraulikmodul Easyflow Logic 3

Description

Ausführung Heizung ohne Warmwasserbereitung• Für Brennwertanlage mit einem gemischten und ungemischten Heizkreis
• Optimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindet
• Einfache Befestigung durch stabile Metallgrundplatte
• Geringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt)
• Kompakt und komplett vormontiert
• Komplett vorverdrahtet (in der Ausführung mit Regelung)

Vorlauf Direktkreis:
1 x Thermometerkugelhahn rot 0-120°C
1 x Überströmventil

Rücklauf Direktkreis:
1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer Schwerkraftbremse

Vorlauf Mischerkreis:
1 x Thermometerkugelhahn rot 0-120°C
1 x Umwälzpumpe Wilo Para 15/6 SC
1 x Bivalent-Mischer

Rücklauf Mischerkreis:
1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer Schwerkraftbremse

Technische Daten:
• Betriebstemperatur max.: 95 °C
• Betriebsdruck max.: 6 bar
• Anschlüsse: DN25(1“) IG
• Schwerkraftbremse: 20 mbar
• Kvs-Wert Direktkreis: 5,0
• Kvs-Wert Mischerkreis: 4,0
• Leistung Direktkreis max.: 35 kW (Δt 20K)
• Leistung Mischerkreis max.: 12 kW (Δt 8K)
• Durchfluss Direktkreis max.: 1510 l/h (Δt 20K)
• Durchfluss Mischerkreis max.: 1300 l/h (Δt 8K)
• Achsmaß Wärmeerzeuger: 125 mm
• Achsmaß Heizkreise: 90 mm
• Material: Messing, Kupfer
• Isolierung: EPP
• Maße (mit Isolierung) HxBxT: 516x400x180 mm• Witterungsgeführt
• Komplett vorverdrahtet
• Inkl. Regelung, Mischermotor und Fühler
